離心泵管路連接需注意事項精選

　　今天，上海沈泉離心泵廠家就來為大家簡單的講解下離心泵管路連接需注意事項這一問題?，F在就請大家跟著小編一起來看看吧。

　　離心泵管路連接需注意事項：

　　1、管路的規格和應有足夠的承受能力

　　使用管路的規格和應合適且有足夠的承受能力，盡量減少管路的轉彎和附件;

　　2、水泵的吸入管路應是短而直

　　管路直徑應大于或等于泵的吸入口的直徑，泵的吸入管路的彎曲半徑應做成盡量大。

　　3、進水管路時水平段水平或向上翹

　　這樣做會(huì )使進水管內聚集空氣降低水管和水泵的真空度使水泵吸水揚程降低出水量減少正確的做法是：其水平段應向水源方向稍有傾斜不應水平更不得向上翹起

　　4、進水管路上用的彎頭多

　　如果在進水管路上用的彎頭多會(huì )增加局部水流阻力，并且彎頭應在垂直方向轉彎，不允許在水平方向轉彎以免聚集空氣。

　　5、水泵進水口與彎頭直接相連

　　這樣會(huì )使水流經過彎頭進入葉輪時分布不均，當進水管直徑大于水泵進水口時，應安裝偏心變徑管，偏心變徑管平面部分要裝在上面斜面部分裝在下面，否則聚集空氣出水量減少或抽不上水并有撞擊聲等若進水管與水泵進水口直徑相等時應在水泵進水口和彎頭之間加直管直管長度不得小于水管直徑的2～3倍。

　　6、裝有底閥的進水管下節不是垂直的

　　如這樣安裝，閥門不能自行關閉造成漏水正確安裝方法是：裝有底閥的進水管下節好是垂直的。如因地形條件限制不能垂直安裝則水管軸線與水平面夾角應在60度以上。

　　7、進水管的進水口位置不對

　　1)進水管的進水口離進水池底和池壁距離小于進水口直徑如果池底有泥沙等污物時進水口離池底的距離小于直徑的1.5倍時會(huì )造成抽水時進水不暢或吸進泥沙雜物堵塞進水口。

　　2)進水管的進水口入水深度不夠時這樣會(huì )引起進水管周?chē)娈a(chǎn)生漩渦影響進水減少出水量正確的安裝方法是：中小型水泵入水深度不得小于300～600mm，大型水泵不得小于600～1000mm

　　8、出水管口在出水池正常水位以上

　　如果出水口在出水池正常水位以上雖增加了水泵揚程但減少了流量如因地形條件所限出水口必須高出出水池水位則應在管口加裝彎頭和短管使水管成為虹吸式降低出水口高度

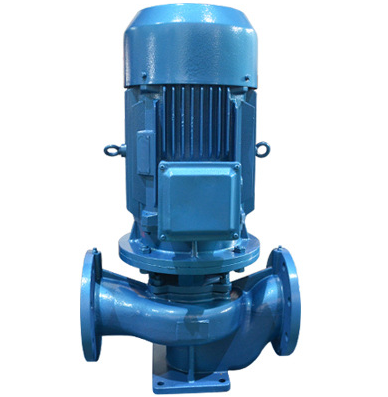

　　立式管道離心泵管路連接注意事項：

　　1、不能讓泵承受管道的重量，必須充分重視泵進、出口管道的支撐與固定，保證管道固定良好，避免管道振動導致泵的振動;

　　2、當罐在泵的上面時，吸入管是連續往下的，而在下面時則連續向上;

　　3、應避免突然轉彎，請使用≤90度角的彎頭和連接管，彎曲處盡量圓滑，不要太接近泵入口;

　　4、泵入口管應盡量短，彎頭數量盡量少;

　　5、泵入口管和出口管徑選擇應根據數量要求，并盡量選擇較大管徑，建議流速選擇是問下選型人員;

　　6、盡量避免管內聚集空氣，管道上端應該保持在同平面上。

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠對大家有所幫助。
