　　隔膜式計量泵的工作原理及結構圖

　　隔膜式計量泵利用特殊設計加工的柔性隔膜取代活塞，在驅動機構作用下實現往復運動，完成吸入、排出過程。電動隔膜泵由于隔膜的隔離作用，在結構上真正實現了被計量流體與驅動潤滑機構之間的隔離。高科技的結構設計和新型材料的選用已經大大提高了隔膜的使用壽命，加上復合材料優異的耐腐蝕特性，隔膜式計量泵目前已經成為流體計量應用中的主力泵型。

　　一、隔膜式計量泵的工作原理：

　　電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動挺桿在導筒內作往復運動。連同膜片，通過單向閥的作用使泵腔內逐漸形成真空，吸入閥打開，吸入液體;當膜片向前死點移動時，此時吸入閥關閉，排出閥打開，液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體。

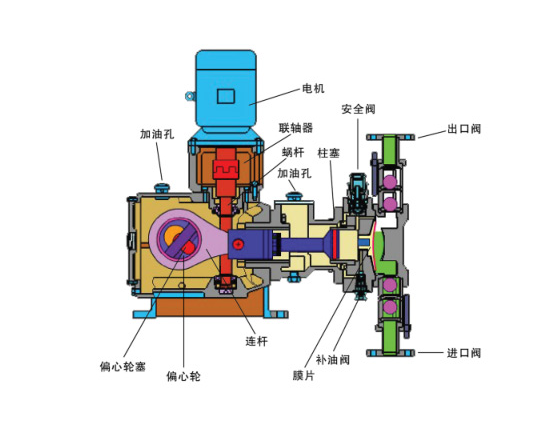

　　二、隔膜式計量泵的結構圖：

　　三、隔膜計量泵特點：

　　1、無泄漏，特別適用于輸送危險的介質。

　　2、液壓隔膜計量泵在吸入過程中為克服隔膜的彈性變形，還需消耗一定的能量，因此吸入性能較柱塞計量泵差。

　　3、隔膜計量泵的余隙容積較大，同時由于隔膜在力下的變形，使容積系數較低。

　　4、為保證隔膜壽命和提高容積效率，隔膜計量泵的往復次數通常較低，多數情況下n≤100次/min。

　　5、隔膜計量泵缸頭的徑向尺寸較大，當流量過大時，結構布置困難，因此隔膜計量泵的流量較小。

　　6、受隔膜強度的限制，排出壓力不能很高。
