軸向柱塞泵——軸向柱塞泵工作原理精選

　　一、軸向柱塞泵的產品介紹

　　本系列CY14-1B軸向柱塞泵將具有31.5MPa壓力的純凈的液壓油輸入到各種油壓機、液動機等液壓系統中，以產生巨大的工作動力。

　　同時該油泵可以作為液壓馬達使用。根據需要，本油泵有多種變量形式。本軸向柱塞泵，油馬達廣泛用于船舶、航空、礦山、冶金、壓鑄、鍛造、機床的各類機械中，其特點是體積小、效率高、壽命長、設計先進、結構緊湊、維護方便。

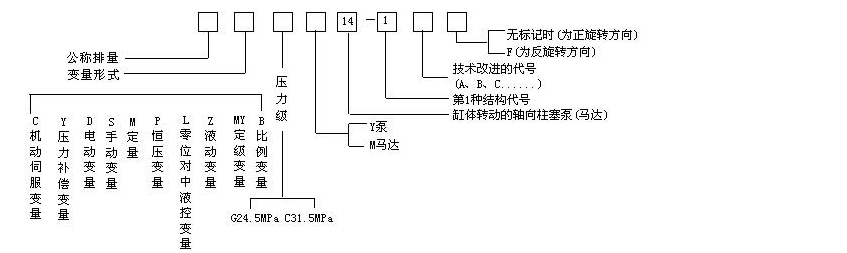

　　二、軸向柱塞泵型號說明

　　示例：63SCY14-1B

　　表示：排量為63毫升/轉，壓力為31.5MPa的手動變量的缸體旋轉的軸向柱塞油泵。

　　(即1000r/min時公稱流量為63L/min)

　　三、軸向柱塞泵工作原理和性能特點

　　軸向柱塞泵一般都由缸體、配油盤、柱塞和斜盤等主要零件組成。缸體內有多個柱塞，柱塞是軸向排列的，即柱塞的中心線平行于傳動軸的軸線，因此稱它為軸向柱塞泵

　　但它又不同于往復式柱塞泵，因為它的柱塞不僅在泵缸內做往復運動，而且柱塞和泵缸與斜盤相對有旋轉運動。柱塞以一球形端頭與斜盤接觸。在配油盤上有高低壓月形溝槽，它們彼此由隔墻隔開，保證一定的密封性，它們分別與泵的進油口和出油口連通。斜盤的軸線與缸體軸線之間有一傾斜角度。

　　當電動機帶動傳動軸旋轉時，泵缸與柱塞一同旋轉，柱塞頭永遠保持與斜盤接觸，因斜盤與缸體成一角度，因此缸體旋轉時，柱塞就在泵缸中做往復運動。
