立式泵基礎受力(載荷)計算精選

　　前言

　　泵基礎受力包括：靜載與動載兩部分。其中，有些載荷人們有時將其作為動載有時作為靜載來計算。不管是靜載還是動載，Z終都會(huì )傳遞到基礎，變成基礎總載荷的一部分。

　　本文提供的是常規單基礎立式泵的基礎受力計算方法。對于雙基礎，只是將不同的受力轉移/分攤到不同的基礎上，可參照單基礎的方法進行計算。僅供朋友們參考。

　　靜載

　　與臥式泵相比，立式泵(總)靜載除了泵及驅動機自重、底座重量、泵腔內介質重量和接管載荷以外，還包括轉子(葉輪)運行過程中產生的軸向推力。

　　每只地腳螺栓上的靜載Fw可按公式(1)計算：

　　式中：

　　Z為地腳螺栓數;

　　Pw為總靜載(N)。

　　動載

　　對于立式泵，動載主要來自于轉子轉矩所引起的施加到地腳螺栓上的剪切力。

　　與臥式泵一樣，轉矩M按公式(2)計算：

　　式中：

　　M = 轉矩(N·m);

　　W = 泵軸功率(kW);

　　n = 泵轉速(r/min)。

　　則，作用在基礎地腳螺栓上總剪切力FM為：

　　式中：

　　R = 地腳螺栓中心至泵軸中心的距離

　　特別說明

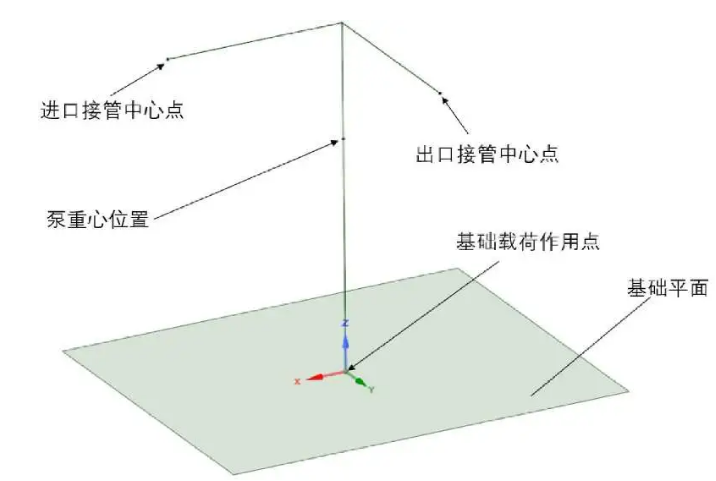

　　1) 對于有抗震要求的核電站重要用泵來說，通常將接管載荷(與地震力一起)作為動載的一部分來計算。接管載荷傳遞到基礎上的動載計算示例如下。

　　2) 前沈陽水泵廠內部《技術設計規范書》中將總動載簡單地定義為總靜載的1.2倍，這種估算方法不科學、也不合理、而且過于保守，盡管大大提高了基礎設計的安全裕量，但無疑同時也大幅度增加了基礎施工費用。
