　　自吸式離心泵的工作原理及結構圖

　　今天上海沈泉自吸泵廠家為大家講解一下自吸式離心泵的原理及結構，好讓大家能夠更好的了解這款泵。希望大家能夠喜歡，現在就請大家跟著小編一起來看看下面的內容吧。

　　自吸式離心泵屬于離心泵的一種。指除第一次啟動前需灌泵外，再次啟動時都不需灌泵，能自動抽出吸入管內的氣體而正常輸送液體的離心泵。

　　該泵在入口增設吸入室，吸入管在葉輪中心線的上方，停泵后有一部分液體留在吸入室內，再次啟動泵時，留在吸入室內液體在泵內循環，將吸入管路中的氣體吸入葉輪，在葉輪內(內混式)或葉輪出口(外混式)混合后，進入在出口處增設的氣液分離室將氣液分開，氣體排出泵外，液體回流到吸入室直至吸入管內充滿液體，正常輸送液體。自吸過程可在幾十秒內完成，自吸能力達9m水柱以上。

　　自吸式離心泵的工作原理：

　　自吸離心泵所以能把水送出去是由于離心力的作用。水泵在工作前，泵體和進水管必須灌滿水形成真空狀態，當葉輪快速轉動時，葉片促使水很快旋轉，旋轉著的水在離心力的作用下從葉輪中飛去，泵內的水被拋出后，葉輪的中心部分形成真空區域。水原的水在大氣壓力(或水壓)的作用下通過管網壓到了進水管內。

　　這樣循環不已，就可以實現連續抽水。在此值得一提的是：自吸離心泵啟動前一定要向泵殼內充滿水以后，方可啟動，否則將造成泵體發熱，震動，出水量減少，對水泵造成損壞(簡稱“氣蝕”)造成設備事故!

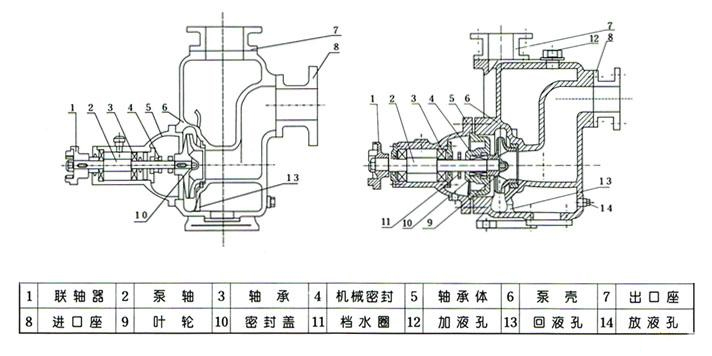

　　ZX臥式自吸離心泵的結構圖：

　　自吸離心泵的基本構造：

　　自吸離心泵由六部分組成的分別是葉輪，泵體，泵軸，軸承，密封環，填料函。

　　1、葉輪是自吸離心泵的核心部分，它轉速高出力大，葉輪上的葉片又起到主要作用，葉輪在裝配前要通過靜平衡實驗。葉輪上的內外表面要求光滑，以減少水流的摩擦損失。

　　2、泵體也稱泵殼，它是水泵的主體。起到支撐固定作用，并與安裝軸承的托架相連接。

　　3、泵軸的作用是借聯軸器和電動機相連接，將電動機的轉距傳給葉輪，所以它是傳遞機械能的主要部件。

　　4、軸承是套在泵軸上支撐泵軸的構件，有滾動軸承和滑動軸承兩種。滾動軸承使用牛油作為潤滑劑加油要適當一般為2/3～3/4的體積太多會(huì )發熱，太少又有響聲并發熱!滑動軸承使用的是透明油作潤滑劑的，加油到油位線。太多油要沿泵軸滲出并且漂濺，太少軸承又要過熱燒壞造成事故!在水泵運行過程中軸承的溫度Z高在85度一般運行在60度左右，如果高了就要查找原因(是否有雜質，油質是否發黑，是否進水)并及時處理!

　　5、密封環又稱減漏環。葉輪進口與泵殼間的間隙過大會(huì )造成泵內高壓區的水經此間隙流向低壓區，影響泵的出水量，效率降低!間隙過小會(huì )造成葉輪與泵殼摩擦產生磨損。為了增加回流阻力減少內漏，延緩葉輪和泵殼的所使用壽命，在泵殼內緣和葉輪外援結合處裝有密封環，密封的間隙保持在0.25～1.10mm之間為宜。

　　6、填料函主要由填料，水封環，填料筒，填料壓蓋，水封管組成。填料函的作用主要是為了封閉泵殼與泵軸之間的空隙，不讓泵內的水流不流到外面來也不讓外面的空氣進入到泵內。始終保持水泵內的真空!當泵軸與填料摩擦產生熱量就要靠水封管住水到水封圈內使填料冷卻。保持水泵的正常運行。所以在水泵的運行巡回檢查過程中對填料函的檢查是特別要注意!在運行600個小時左右就要對填料進行更換。

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠對大家有所幫助。若是大家還想了解更多相關泵類知識，可持續關注本站，沈泉將會(huì )為大家時時更新更多相關泵類知識內容。
