　　便拆立式管道離心泵的工作原理及結構特點

　　今天上海沈泉管道離心泵廠家為大家介紹的內容是便拆立式管道離心泵的工作原理及結構特點，希望大家能夠喜歡?，F在就請大家跟著小編一起來看看吧。

　　一、ISGB便拆立式管道離心泵簡介：

　　上海品牌廠家沈泉泵閥生產制造的ISGB型便拆立式管道離心泵是在ISG型管道循環離心泵的基礎上開發成功的一種結構新穎，技術先進的產品。

　　該立式管道泵特別是在整體結構上進行大膽突破設計。采用獨立軸承體、泵軸支撐，解決了原來立式管道泵靠電機軸承支撐的不足之處;采用優秀水力模型的葉輪，消除了原立式管道泵軸向力大的不足之處;電機采用YE2,YE3等標準通用電機，解決原立式管道泵加長軸電機配套更換難的問題;另按照使用環境可選配普通電機(YE2,YE3)、防爆電機(YB3,YBX3,YBX4)，變頻電機(YVP系列)、變頻防爆(YBBP系列)電機等電機品種;同時100%的便拆結構，解決了更換大功率水泵的軸承、機械密封、葉輪、泵軸的難題。上海管道離心泵廠家上海沈泉泵閥制造有限公司生產的管道離心泵與G內同類產品相比，具有運轉更平穩、使用壽命長、配套更方便、維護保養更輕松等等，無可代替的優點。在立式管道離心泵系列產品中屬G內前列，是替代ISG型立式管道泵、IS型離心泵、S型雙吸管道離心泵等常規各種離心泵的理想產品。

　　二、ISGB便拆立式管道離心泵的工作原理：

　　1、葉輪由泵軸驅動旋轉，在葉片之間的流體上工作。流體是向心的，從葉輪的中心拋向外圍。當流體到達葉輪邊緣時，流速非常高。

　　2、泵殼收集從葉片之間噴出的液體。這些液體沿著套管內蝸殼形通道逐漸膨脹的方向運動，使流體的動能轉化為靜壓能，減少能量損失。所以泵殼的作用不僅僅是收集液體，它還是一種能量轉換裝置。

　　3、液體吸上原理：依靠葉輪的高速旋轉，迫使葉輪中心的液體以很高的速度被拋走，從而造成葉輪中心的低壓，而低液位槽中的液體總是被源源不斷地吸進。

　　4、葉輪外圍安裝導輪，使泵內液體能量轉換效力高。導輪是位于葉輪外周的固定葉片環。這些葉片的曲折方向與葉輪葉片的曲折方向相反，其曲折角度正好與流出葉輪的液體方向一致，使泵殼流道內液體的流向發生變化，使能量損失Z小，并將動壓能轉化為靜壓能，動壓能轉換為靜壓能的效力高。

　　5、后蓋上的平衡孔清除軸向推力。進入葉輪外圍的液體壓力已經很高，其中一部分會(huì )滲到葉輪后蓋板的后側，葉輪前端的進液口壓力較低，因此產生了將葉輪推向泵進口側的軸向推力。這容易造成葉輪與泵殼接觸處的磨損，嚴重時會(huì )產生振動。均衡孔使部分低壓液體漏入低壓區，增加了葉輪前后壓差。但這也會(huì )導致泵的效率下降。

　　6、軸封的安裝保證了離心泵的正常高效運行。離心泵的任務是泵軸旋轉，泵殼不動。如果二者之間的環形間隙不密封或密封不好，外界空氣就會(huì )滲入葉輪中心的低壓，從而降低泵的流量和效率。重大時流量為零——氣縛。一般可采用機械密封或填料密封來完成軸與殼體之間的密封。

　　離心是物體慣性的反映。就像用繩子拉石頭使圓周靜止。如果速度太快，繩子就會(huì )斷，石頭就會(huì )飛出來。這就是所謂的離心泵就是根據這一原理設計的。高速旋轉的葉輪葉片帶動水旋轉，將水排出，從而達到保證輸送的目的。

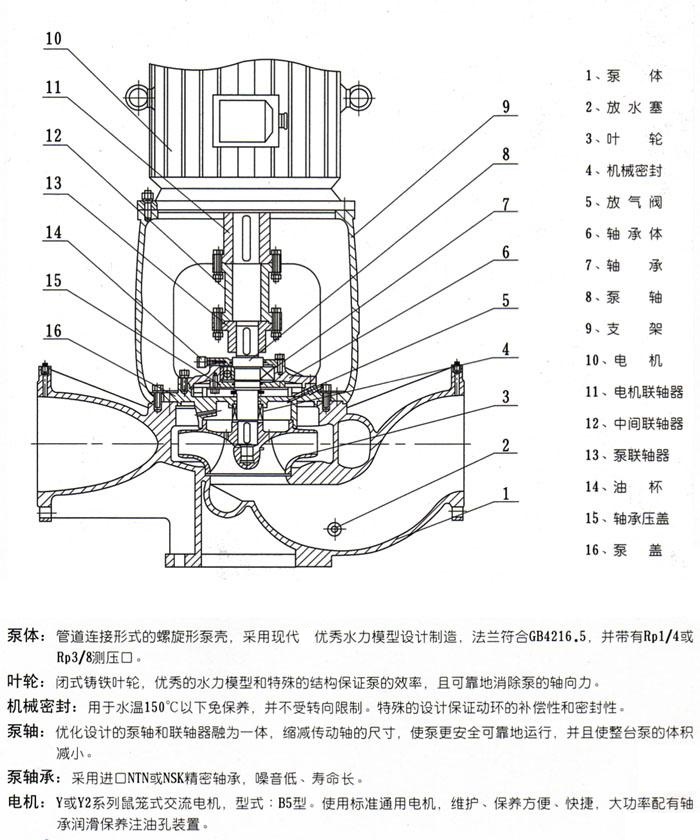

　　三、ISGB型便拆立式管道離心泵的結構圖：

　　四、ISGB型便拆立式管道離心泵的特點：

　　1、立式結構，安裝調試方便，獨特設計的電機和泵體采用聯接體聯接，同心度高、加工精度高，占地面積大大減少，縮減了泵房建筑投資30%一60%。底腳穩固、結構緊湊、精美的鑄造和外觀處理賦予立式離心泵新的美感，使產生品煥發藝術的魅力，可以和G外著名水泵廠家立式泵媲美。

　　2、配用G內著名廠家生產的Y系列標準通用電機，運行平穩、噪音G低。

　　3、軸承采用G家著名品牌精密軸承，精度高、可靠性好、壽命長。

　　4、葉輪采用90年代Z優秀可自平衡軸向力的水力模型，使得泵軸承和機械密封使用壽命大大延長。

　　5、電機軸承座內的軸承都配有加油孔和放油孔，對軸承的維護保養十分方便。

　　6、可拆卸硬性中間聯軸器，使泵起動無振動、無噪音，旋轉部件設有可靠的安全防護罩，安全性G好。

　　7、機械密封采用不銹鋼、碳化鎢、氟橡膠等材料制成，耐高溫、高壓，運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔。

　　8、泵蓋結構設計獨特，只要卸下硬性中間聯軸器、泵蓋螺母，即可十分輕便取出軸承座。泵蓋、泵軸、葉輪等組合件，進行更換機械密封和葉輪，而不必拆卸電機、泵體和管道，維修方便快捷。
