SPG屏蔽式管道離心泵的原理及結構圖精選

　　SPG屏蔽式管道離心泵的原理及結構圖

　　隨著化學工業的發展以及人們對環境、安全意識的提高，對化工用泵的要求也越來越高，在一些場合對某些泵提出了絕對無泄漏要求，這種需求促進了屏蔽泵技術的發展。屏蔽泵由于沒有轉軸密封，可以做到絕對無泄漏，因而在化工裝置中的使用已愈來愈普遍。今天上海沈泉立式管道離心泵廠家就為大家來講解下管道屏蔽泵的工作原理和它的結構特點。下面就請大家跟著小編一起來看看吧。

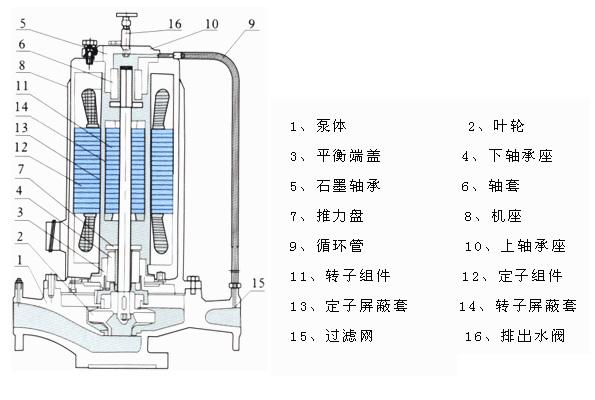

　　SPG系列屏蔽式管道離心泵結構圖：

　　屏蔽式管道離心泵的工作原理：

　　靠高速旋轉的葉輪，液體在慣性離心力作用下獲得了能量以提高了壓強。水泵在工作前，泵體和進水管必須罐滿水，防止氣蝕現象發生。

　　當葉輪快速轉動時，葉片促使水很快旋轉，旋轉著的水在離心力的作用下從葉輪中飛去，泵內的水被拋出后，葉輪的中心部分形成真空區域。

　　水原的水在大氣壓力(或水壓)的作用下通過管網壓到了進水管內。這樣循環不已，就可以實現連續抽水。

　　屏蔽泵把泵和電機連在一起，電動機的轉子和泵的葉輪固定在同一根軸上，利用屏蔽套將電機的轉子和定子隔開，轉子在被輸送的介質中運轉，其動力通過定子磁場傳給轉子。

　　此外，屏蔽泵的制造并不復雜，其液力端可以按照離心泵通常采用的結構型式和有關的標準規范來設計、制造。

　　SPG系列屏蔽式管道離心泵的特點:

　　1、SPG管道屏蔽泵因能保證完全不泄漏，故可輸送對人體和環境，設備有害的及價格昂貴的易泄漏的液體。

　　2、不會(huì )吸入空氣，適于真空系統及輸送與空氣接觸發生變質的液體。

　　3、無油封設計，能可靠地輸送一般泵難以輸送的高溫，高壓，低溫及溫度壓力變化的液體。

　　4、軸承利用輸送液體自行潤滑，不需潤滑油，故不污染輸送液體，并免去了定期注油的麻煩。

　　5、泵結構合理，電機和泵同軸，體積小，重量輕，占地面積小，運行平穩，安裝方便，無須調整，維修方便，無須調整，維修方便。

　　6、葉輪采用水推力平衡式設計，使轉子在運行中可以處于懸浮設計，降低了石墨軸承的G軸向磨損，從而提高了使用壽命，降低了運行成本。

　　7、電機無冷去風扇，故運行噪音和振動都非常小。

　　8、泵進出口法蘭的規格設計與標準閥門相同，且位于同一中心線上，中心低，便于管道布置，泵房設計也便為合理，實用。

　　9、零部件的標準化，化程度高。

　　10、接線盒采用防水結構，可在戶外安全使用。

　　11、可根據使用要求，即流量和揚程的需要進行泵的串，并聯運行方式。

　　12、新采用的石墨軸承，具有耐磨性能高、磨擦系數低，不老化，抗泥沙等優點。
