  • 「防爆管道泵」ISGB防爆管道離心泵安裝尺寸圖紙精選


    字數：19430字 來源：上海管道離心泵廠 作者：管道泵圖紙出圖 發布時間：2019-08-26 22:34:23 閱讀次數：
    導讀：詳盡的ISGB防爆管道離心泵安裝尺寸圖紙，各項安裝數據及配備隔震器的尺寸。...

    　　ISGB防爆管道泵其安裝尺寸基本用ISG立式管道離心泵相同，因為采用防爆型電機故在總體寬度上略有不同，在一般立式泵的基礎上進行巧妙組合設計而成。同時根據使用溫度、介質等不同在ISG管道離心泵型基礎上派出適用化工、高溫、腐蝕性化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點。

    　　ISGB防爆管道泵產品特點:

    　　1、水泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。

    　　2、葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，水泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了水泵的運行平穩，振動小、噪音低。

    　　3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。

    　　4、安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

    　　5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

    　　6、可根據管路布置的要求采用泵的豎式和橫式安裝。

    　　ISGB防爆型管道離心泵安裝尺寸數據表如下：

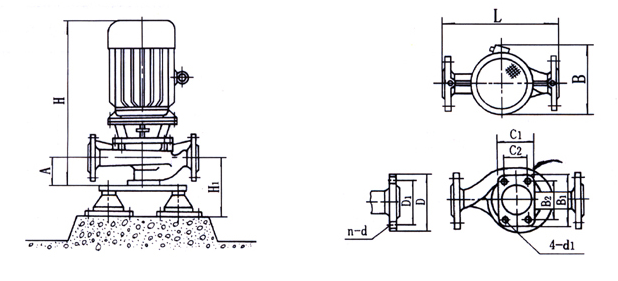

    ISGB防爆管道離心泵安裝尺寸圖
    管道離心泵型號 ISG管道泵外形尺寸 ISGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
    L B H C1×B1 A C2×B2 4-d1 　 D1 n-d 規格 H1
    ISG20-110 260 230 405 80×110 55 50×80 4-Φ12 G3/4 / / SD41-0.5 75
    ISG20-160 300 230 420 90×130 65 60×100 4-Φ14 G3/4 / / SD41×0.5 85
    ISG25-110 260 230 415 80×110 60 50×80 4-Φ14 115 85 4-Φ14 SD41×0.5 80
    ISG25-125 260 230 435 80×110 75 50×80 4-Φ14 115 85 4-Φ14 SD41×0.5 95
    ISG25-125A 260 230 435 80×110 75 50×80 4-Φ14 115 85 4-Φ14 SD41×0.5 95
    ISG25-160 300 270 430 90×130 65 60×100 4-Φ14 115 85 4-Φ14 SD41-0.5 85
    ISG25-160A 300 270 430 90×130 65 60×100 4-Φ14 115 85 4-Φ14 SD41-0.5 85
    ISG32-100 260 230 445 100×150 72 70×120 4-Φ14 140 100 4-Φ18 SD41-0.5 92
    ISG32-125 260 230 445 100×150 72 70×120 4-Φ14 140 100 4-Φ18 SD41-0.5 92
    ISG32-125A 260 230 445 100×150 72 70×120 4-Φ14 140 100 4-Φ18 SD41-0.5 92
    ISG32-160 320 270 505 100×150 85 70×120 4-Φ14 140 100 4-Φ18 SD61-0.5 105
    ISG32-160A 320 270 415 90×130 90 70×120 4-Φ14 140 100 4-Φ18 SD61-0.5 110
    ISG32-160(I) 320 270 505 100×150 90 70×120 4-Φ14 140 100 4-Φ18 SD61-0.5 110
    ISG32-200 340 330 540 120×170 95 80×130 4-Φ14 140 100 4-Φ18 SD61-0.5 115
    ISG32-200A 340 330 540 120×170 95 80×130 4-Φ14 140 100 4-Φ18 SD61-0.5 115
    管道離心泵型號 ISG管道泵外形尺寸 ISGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
    L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
    ISG32-200(I) 340 330 560 120×170 95 80×130 4-Φ14 140 100 4-Φ18 SD61-0.5 115
    ISG40-100 260 230 445 120×170 85 70×120 4-Φ14 150 110 4-Φ18 SD41-0.5 105
    ISG40-100A 260 230 445 100×150 85 70×120 4-Φ14 150 110 4-Φ18 SD41-0.5 105
    ISG40-125 280 230 445 100×150 85 70×120 4-Φ14 150 110 4-Φ18 SD41-0.5 105
    ISG40-125A 280 230 445 100×150 85 70×120 4-Φ14 150 110 4-Φ18 SD41-0.5 105
    ISG40-160 320 270 505 100×150 90 70×120 4-Φ14 150 110 4-Φ18 SD61-0.5 110
    ISG40-160A 320 270 505 100×150 90 70×120 4-Φ14 150 110 4-Φ18 SD61-0.5 110
    ISG40-160B 320 270 505 100×150 90 70×120 4-Φ14 150 110 4-Φ18 SD61-0.5 110
    ISG40-200 340 330 560 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
    ISG40-200A 340 330 560 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
    ISG40-200B 340 330 560 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
    ISG40-250 400 405 630 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
    ISG40-250A 400 405 630 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
    ISG40-250B 400 405 565 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
    ISG40-100(I) 300 230 455 120×170 90 80×130 4-Φ14 150 110 4-Φ18 SD41-0.5 110
    管道離心泵型號 ISG管道泵外形尺寸 ISGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
    L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
    ISG40-100(I)A 300 230 455 120×170 90 80×130 4-Φ14 150 110 4-Φ18 SD41-0.5 110
    ISG40-125(I) 300 240 465 120×170 90 80×130 4-Φ14 150 110 4-Φ18 SD41-0.5 110
    ISG40-125(I)A 300 240 450 120×170 90 80×130 4-Φ14 150 110 4-Φ18 SD41-0.5 110
    ISG40-160(I) 340 300 550 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
    ISG40-160(I)A 340 300 515 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
    ISG40-160(I)B 340 300 490 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
    ISG40-200(I) 360 350 635 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
    ISG40-200(I)A 360 350 570 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
    ISG40-200(I)B 360 350 550 120×170 95 80×130 4-Φ14 150 110 4-Φ18 SD61-0.5 115
    ISG40-250(I) 450 430 780 140×200 105 100×160 4-Φ18 150 110 4-Φ18 JSD2-3 205
    ISG40-250(I)A 450 360 650 140×200 105 100×160 4-Φ18 150 110 4-Φ18 JSD2-3 205
    ISG40-250(I)B 450 360 650 140×200 105 100×160 4-Φ18 150 110 4-Φ18 JSD2-3 205
    ISG40-250(I)C 450 360 650 140×200 105 100×160 4-Φ18 150 110 4-Φ18 JSD2-3 205
    ISG50-100 290 230 455 100×150 95 70×120 4-Φ14 165 125 4-Φ18 SD41-0.5 115
    ISG50-100A 290 230 455 100×150 95 70×120 4-Φ14 165 125 4-Φ18 SD41-0.5 115
    管道離心泵型號 ISG管道泵外形尺寸 ISGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
    L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
    ISG50-125 300 240 465 100×150 95 70×120 4-Φ14 165 125 4-Φ18 SD41-0.5 115
    ISG50-125A 300 240 450 100×150 95 70×120 4-Φ14 165 125 4-Φ18 SD41-0.5 115
    ISG50-160 320 300 550 120×170 100 80×130 4-Φ14 165 125 4-Φ18 SD61-0.5 120
    ISG50-160A 320 300 515 120×170 100 80×130 4-Φ14 165 125 4-Φ18 SD61-0.5 120
    ISG50-160B 320 300 490 120×170 100 80×130 4-Φ14 165 125 4-Φ18 SD61-0.5 120
    ISG50-200 360 350 635 120×170 100 80×130 4-Φ14 165 125 4-Φ18 SD61-0.5 120
    ISG50-200A 360 350 570 120×170 100 80×130 4-Φ14 165 125 4-Φ18 SD61-0.5 120
    ISG50-200B 360 350 550 120×170 100 80×130 4-Φ14 165 125 4-Φ18 SD61-0.5 120
    ISG50-250 440 430 780 140×270 105 100×160 4-Φ18 165 125 4-Φ18 JGD2-3 205
    ISG50-250A 440 430 650 140×270 105 100×160 4-Φ18 165 125 4-Φ18 JGD2-3 205
    ISG50-250B 440 360 650 140×270 105 100×160 4-Φ18 165 125 4-Φ18 JGD2-3 205
    ISG50-250C 440 360 650 140×270 105 100×160 4-Φ18 165 125 4-Φ18 JGD2-3 205
    ISG50-100(I) 320 235 475 140×270 105 100×160 4-Φ18 165 125 4-Φ18 SD41-0.5 125
    ISG50-100(I)A 320 235 460 140×270 105 100×160 4-Φ18 165 125 4-Φ18 SD41-0.5 125
    ISG50-125(I) 340 280 550 140×270 95 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 110
    管道離心泵型號 ISG管道泵外形尺寸 ISGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
    L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
    ISG50-125(I)A 340 280 515 140×270 95 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 110
    ISG50-160(I) 360 305 570 140×270 100 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 120
    ISG50-160(I)A 360 305 570 140×270 100 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 120
    ISG50-160(I)B 360 305 550 140×270 100 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 120
    ISG50-200(I) 380 350 635 140×270 105 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 125
    ISG50-200(I)A 380 350 635 140×270 105 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 125
    ISG50-200(I)B 380 350 635 140×270 105 100×160 4-Φ18 165 125 4-Φ18 SD61-0.5 125
    ISG50-250(I) 460 435 785 160×220 110 120×180 4-Φ18 165 125 4-Φ18 JGD2-3 210
    ISG50-250(I)A 460 435 785 160×220 110 120×180 4-Φ18 165 125 4-Φ18 JGD2-3 210
    ISG50-250(I)B 460 435 785 160×220 110 120×180 4-Φ18 165 125 4-Φ18 JGD2-3 210
    ISG50-315(I) 550 510 920 190×280 110 150×240 4-Φ18 165 125 4-Φ18 JGD2-3 210
    ISG50-315(I)A 550 470 855 190×280 110 150×240 4-Φ18 165 125 4-Φ18 JGD2-3 210
    ISG50-315(I)B 550 435 830 190×280 110 150×240 4-Φ18 165 125 4-Φ18 JGD2-3 210
    ISG50-315(I)C 550 435 785 190×280 110 150×240 4-Φ18 165 125 4-Φ18 JGD2-3 210
    ISG65-100 320 235 475 140×200 105 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 125
    管道離心泵型號 ISG管道泵外形尺寸 ISGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
    L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
    ISG65-100A 320 235 460 140×200 105 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 125
    ISG65-125 340 280 550 140×200 100 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 120
    ISG65-125A 340 280 515 140×200 100 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 120
    ISG65-160 360 305 570 140×200 100 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 120
    ISG65-160A 360 305 570 140×200 100 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 120
    ISG65-160B 360 305 550 140×200 100 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 120
    ISG65-200 380 350 635 140×200 105 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 125
    ISG65-200A 380 350 635 140×200 105 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 125
    ISG65-200B 380 350 635 140×200 105 100×160 4-Φ18 185 145 4-Φ18 SD41-0.5 125
    ISG65-250 480 435 785 160×220 110 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 210
    ISG65-250A 480 435 785 160×220 110 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 210
    ISG65-250B 480 435 785 160×220 110 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 210
    ISG65-315 550 510 920 190×280 110 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 210
    ISG65-315A 550 470 855 190×280 110 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 210
    ISG65-315B 550 435 830 190×280 110 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 210
    管道離心泵型號 ISG管道泵外形尺寸 ISGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
    L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
    ISG65-315C 550 435 785 190×280 110 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 210
    ISG65-100(I) 400 285 570 140×200 120 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 140
    ISG65-100(I)A 400 245 530 140×200 120 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 140
    ISG65-125(I) 400 360 660 140×200 100 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 140
    ISG65-125(I)A 400 315 595 140×200 120 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 140
    ISG65-160(I) 400 360 660 140×200 125 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 145
    ISG65-160(I)A 400 360 660 140×200 125 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 145
    ISG65-160(I)B 400 315 660 140×200 125 100×160 4-Φ18 185 145 4-Φ18 SD61-0.5 145
    ISG65-200(I) 450 430 795 140×200 125 100×160 4-Φ18 185 145 4-Φ18 JGD2-3 225
    ISG65-200(I)A 450 430 795 140×200 125 100×160 4-Φ18 185 145 4-Φ18 JGD2-3 225
    ISG65-200(I)B 450 430 665 140×200 125 100×160 4-Φ18 185 145 4-Φ18 JGD2-3 225
    ISG65-250(I) 480 465 870 160×220 130 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 280
    ISG65-250(I)A 480 430 850 160×220 130 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 280
    ISG65-250(I)B 480 430 805 160×220 120 120×180 4-Φ18 185 145 4-Φ18 JGD2-3 230
    ISG65-315(I) 580 530 1000 190×280 130 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 230
    管道離心泵型號 ISG管道泵外形尺寸 ISGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
    L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
    ISG65-315(I)A 580 530 1000 190×280 130 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 230
    ISG65-315(I)B 580 530 1000 190×280 130 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 230
    ISG65-315(I)C 580 470 885 190×280 130 150×240 4-Φ18 185 145 4-Φ18 JGD2-3 230
    ISG80-100 400 285 570 140×200 120 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 140
    ISG80-100A 400 245 535 140×200 120 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 140
    ISG80-125 400 360 660 140×200 120 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 140
    ISG80-125A 400 315 595 140×200 120 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 140
    ISG80-160 400 360 660 140×200 125 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 145
    ISG80-160A 400 360 660 140×200 125 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 145
    ISG80-160B 400 360 660 140×200 120 100×160 4-Φ18 200 160 8-Φ18 SD61-0.5 145
    ISG80-200 430 430 795 140×200 125 100×160 4-Φ18 200 160 8-Φ18 JGD2-3 225
    ISG80-200A 430 430 795 140×200 125 100×160 4-Φ18 200 160 8-Φ18 JGD2-3 225
    ISG80-200B 430 360 665 140×200 125 100×160 4-Φ18 200 160 8-Φ18 JGD2-3 225
    ISG80-250 480 465 870 160×220 130 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 230
    ISG80-250A 480 430 850 160×220 120 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 230
    管道離心泵型號 ISG管道泵外形尺寸 ISGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
    L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
    ISG80-250B 480 430 805 160×220 130 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 230
    ISG80-315 580 530 1000 190×280 130 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 230
    ISG80-315A 580 530 1000 190×280 130 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 230
    ISG80-315B 580 530 1000 190×280 130 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 230
    ISG80-315C 580 470 885 190×280 130 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 230
    ISG80-100(I) 460 360 675 160×220 140 150×220 4-Φ18 200 160 8-Φ18 SD61-0.5 160
    ISG80-100(I)A 460 360 615 160×220 140 120×180 4-Φ18 200 160 8-Φ18 SD61-0.5 160
    ISG80-125(I) 450 430 805 160×220 140 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 240
    ISG80-125(I)A 450 350 675 160×220 140 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 240
    ISG80-160(I) 500 430 835 160×220 160 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 260
    ISG80-160(I)A 500 430 835 160×220 160 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 260
    ISG80-160(I)B 500 430 835 160×220 160 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 260
    ISG80-200(I) 480 475 880 160×220 130 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 235
    ISG80-200(I)A 480 430 860 160×220 135 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 235
    ISG80-200(I)B 480 430 815 160×220 135 120×180 4-Φ18 200 160 8-Φ18 JGD2-3 235
    管道離心泵型號 ISG管道泵外形尺寸 ISGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
    L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
    ISG80-250(I) 550 520 1015 190×280 155 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 275
    ISG80-250(I)A 550 520 1015 190×280 155 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 275
    ISG80-250(I)B 550 520 1015 190×280 155 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 275
    ISG80-315(I) 640 700 1235 190×280 165 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 285
    ISG80-315(I)A 640 640 1165 190×280 165 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 285
    ISG80-315(I)B 640 580 1080 190×280 165 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 285
    ISG80-315(I)C 640 520 1040 190×280 165 150×240 4-Φ18 200 160 8-Φ18 JGD2-3 285
    ISG100-100 460 360 675 160×220 140 120×180 4-Φ18 220 180 8-Φ18 SD61-0.5 160
    ISG100-100A 460 315 610 160×220 140 120×180 4-Φ18 220 180 8-Φ18 SD61-0.5 160
    ISG100-125 440 430 805 160×220 140 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 240
    ISG100-125A 440 350 675 160×220 140 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 240
    ISG100-160 500 430 835 160×220 160 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 260
    ISG100-160A 500 430 835 160×220 160 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 260
    ISG100-160B 500 430 835 160×220 160 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 260
    ISG100-200 480 475 880 160×220 140 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 24
    管道離心泵型號 ISG管道泵外形尺寸 ISGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
    L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
    ISG100-200A 480 430 860 160×220 140 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 240
    ISG100-200B 480 430 815 160×220 140 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 240
    ISG100-250 550 520 1015 160×220 155 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 275
    ISG100-250A 550 520 1015 160×220 155 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 275
    ISG100-250B 550 520 1015 160×220 155 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 275
    ISG100-315 640 700 1235 250×300 165 160×220 4-Φ18 220 180 8-Φ18 JGD2-3 285
    ISG100-315A 640 640 1165 250×300 165 160×220 4-Φ18 220 180 8-Φ18 JGD2-3 285
    ISG100-315B 640 580 1080 250×300 165 160×220 4-Φ18 220 180 8-Φ18 JGD2-3 285
    ISG100-315C 640 520 1045 250×300 165 160×220 4-Φ18 220 180 8-Φ18 JGD2-3 285
    ISG100-100(I) 500 415 802 160×220 140 120×280 4-Φ18 220 180 8-Φ18 JGD2-3 180
    ISG100-125(I) 500 300 807 160×220 160 120×280 4-Φ18 220 180 8-Φ18 JGD2-3 180
    ISG100-125(I)A 500 280 807 160×220 160 120×280 4-Φ18 220 180 8-Φ18 JGD2-3 180
    ISG100-160(I) 500 330 884 160×220 170 120×280 4-Φ18 220 180 8-Φ18 JGD2-3 190
    ISG100-160(I)A 500 330 884 160×220 170 120×280 4-Φ18 220 180 8-Φ18 JGD2-3 190
    ISG100-200(I) 540 365 970 160×220 165 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 185
    管道離心泵型號 ISG管道泵外形尺寸 ISGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
    L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
    ISG100-200(I)A 540 345 970 160×220 165 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 185
    ISG100-200(I)B 540 345 970 160×220 165 120×180 4-Φ18 220 180 8-Φ18 JGD2-3 185
    ISG100-250(I) 600 435 1121 190×280 175 150×240 4-Φ18 220 180 8-Φ18 JGD2-3 275
    ISG100-250(I)A 600 360 1121 190×280 175 150×240 4-Φ18 220 180 8-Φ18 JGD2-3 275
    ISG100-250(I)B 600 360 1121 190×280 175 150×240 4-Φ18 220 180 8-Φ18 JGD2-3 275
    ISG125-100 520 430 830 190×280 165 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 265
    ISG125-100A 520 360 830 190×280 165 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 265
    ISG125-125 520 430 840 190×280 170 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 270
    ISG125-125A 520 430 840 190×280 170 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 270
    ISG125-160 520 460 920 190×280 175 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 275
    ISG125-160A 520 430 890 190×280 175 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 275
    ISG125-160B 520 430 850 190×280 175 150×240 4-Φ18 250 210 8-Φ18 JGD2-3 275
    ISG125-200 570 510 1040 250×300 175 210×260 4-Φ18 250 210 8-Φ18 JGD3-2 295
    ISG125-200A 570 510 1040 250×300 175 210×260 4-Φ18 250 210 8-Φ18 JGD3-2 295
    ISG125-200B 570 460 1040 250×300 175 210×260 4-Φ18 250 210 8-Φ18 JGD3-2 295
    管道離心泵型號 ISG管道泵外形尺寸 ISGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
    L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
    ISG125-250 680 660 1180 250×300 170 210×260 4-Φ18 250 210 8-Φ18 JGD3-2 290
    ISG125-250A 680 570 1080 250×300 170 210×260 4-Φ18 250 210 8-Φ18 JGD3-2 290
    ISG125-250B 680 510 1050 250×300 170 210×260 4-Φ18 250 210 8-Φ18 JGD3-2 290
    ISG125-315 680 685 1350 300×350 180 230×280 4-Φ18 250 210 8-Φ18 JGD3-2 300
    ISG125-315A 680 685 1300 300×350 180 230×280 4-Φ18 250 210 8-Φ18 JGD3-3 300
    ISG125-315B 680 685 1350 300×350 180 230×280 4-Φ18 250 210 8-Φ18 JGD3-3 300
    ISG125-315C 680 660 1230 300×350 180 230×280 4-Φ18 250 210 8-Φ18 JGD3-3 300
    ISG150-125 520 430 840 160×220 170 120×180 4-Φ18 285 240 8-Φ22 JGD2-3 275
    ISG150-125A 520 430 840 160×220 170 120×180 4-Φ18 285 240 8-Φ22 JGD2-3 275
    ISG150-160 520 430 850 190×280 175 150×240 4-Φ18 285 240 8-Φ22 JGD2-3 275
    ISG150-160A 520 430 850 190×280 175 150×240 4-Φ18 285 240 8-Φ22 JGD2-3 275
    ISG150-160B 520 430 850 190×280 175 150×240 4-Φ18 285 240 8-Φ22 JGD2-3 275
    ISG150-200 680 435 930 250×300 200 210×260 4-Φ18 285 240 8-Φ22 JGD2-3 300
    ISG150-200A 680 435 885 250×300 200 210×260 4-Φ18 285 240 8-Φ22 JGD2-3 300
    ISG150-200B 680 435 885 250×300 200 210×260 4-Φ18 285 240 8-Φ22 JGD2-3 300
    管道離心泵型號 ISG管道泵外形尺寸 ISGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
    L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
    ISG150-250 700 475 960 250×300 205 210×260 4-Φ18 285 240 8-Φ22 JGD2-3 305
    ISG150-250A 700 475 940 250×300 205 210×260 4-Φ18 285 240 8-Φ22 JGD2-3 305
    ISG150-250B 700 445 895 250×300 205 210×260 4-Φ18 285 240 8-Φ22 JGD2-3 305
    ISG150-315 760 530 1075 250×300 205 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 325
    ISG150-315A 760 505 1000 250×300 205 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 325
    ISG150-315B 760 505 960 250×300 205 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 325
    ISG150-400 800 595 1120 250×300 210 210×260 4-Φ18 285 240 8-Φ22 JGD2 330
    ISG150-400A 800 595 1095 250×300 210 210×260 4-Φ18 285 240 8-Φ22 JGD3 330
    ISG150-400B 800 560 1075 250×300 210 210×260 4-Φ18 285 240 8-Φ22 JGD3 330
    ISG150-400C 800 535 1000 250×300 210 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 330
    ISG150-250(I) 700 700 1280 250×300 195 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 315
    ISG150-250(I)A 700 640 1200 250×300 195 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 315
    ISG150-250(I)B 700 585 1115 250×300 195 210×260 4-Φ18 285 240 8-Φ22 JGD3-3 315
    ISG200-200 680 435 930 300×370 200 250×320 4-Φ22 340 295 12-Φ22 JGD2-3 300
    ISG200-200A 680 435 885 300×370 200 250×320  4-Φ22 340 295 12-Φ22 JGD2-3 300
    管道離心泵型號 ISG管道泵外形尺寸 ISGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
    L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
    ISG200-250 750 475 960 300×370 210 250×320 4-Φ22 340 295 12-Φ22 JGD2-3 310
    ISG200-250A 750 475 940 300×370 210 250×320 4-Φ22 340 295 12-Φ22 JGD2-3 310
    ISG200-250B 750 445 895 300×370 210 250×320 4-Φ22 340 295 12-Φ22 JGD2-3 310
    ISG200-315 800 530 1075 270×320 210 210×260 4-Φ22 340 295 12-Φ22 JGD3-3 330
    ISG200-315A 800 505 1000 270×320 210 210×260 4-Φ22 340 295 12-Φ22 JGD3-3 330
    ISG200-315B 800 505 960 270×320 210 210×260 4-Φ22 340 295 12-Φ22 JGD3-3 330
    ISG200-400 860 595 1120 300×370 225 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 345
    ISG200-400A 860 595 1095 300×370 225 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 345
    ISG200-400B 860 560 1075 300×370 225 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 345
    ISG200-400C 860 535 1000 300×370 225 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 345
    ISG200-200(I) 810 525 1030 300×370 240 250×320 4-Φ22 340 295 12-Φ22 JGD3-2 360
    ISG200-200(I)A 810 525 970 300×370 240 250×320 4-Φ22 340 295 12-Φ22 JGD3-2 360
    ISG200-250(I) 830 530 1110 300×370 240 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 360
    ISG200-250(I)A 830 510 1035 300×370 240 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 360
    ISG200-250(I)B 830 510 995 300×370 240 250×320 4-Φ22 340 295 12-Φ22 JGD3-3 360
    管道離心泵型號 ISG管道泵外形尺寸 ISGB防爆管道泵安裝尺寸 進口法蘭尺寸 隔振器(墊)
    L B H C1×B1 A C2×B2 4-d1 D D1 n-d 規格 H1
    ISG200-315(I) 860 645 1265 300×370 250 250×320 4-Φ22 340 295 12-Φ22 JGD4-1 380
    ISG200-315(I)A 860 625 1180 300×370 250 250×320 4-Φ22 340 295 12-Φ22 JGD4-1 380
    ISG200-315(I)B 860 625 1145 300×370 250 250×320 4-Φ22 340 295 12-Φ22 JGD4-1 380
    ISG200-400(I) 880 700 1340 300×370 260 250×320 4-Φ22 340 295 12-Φ22 JGD4-2 390
    ISG200-400(I)A 880 700 1340 300×370 260 250×320 4-Φ22 340 295 12-Φ22 JGD4-2 390
    ISG200-400(I)B 880 635 1270 300×370 260 250×320 4-Φ22 340 295 12-Φ22 JGD4-2 390
    ISG200-400(I)C 880 600 1185 300×370 260 250×320 4-Φ22 340 295 12-Φ22 JGD4-2 390
    ISG250-250 1110 550 1145 350×400 250 280×330 4-Φ22 405 355 12-Φ26 JGD4-2 390
    ISG250-250A 1110 550 1145 350×400 250 280×330 4-Φ22 405 355 12-Φ26 JGD4-2 390
    ISG250-315 1110 640 1350 350×400 265 300×340 4-Φ22 405 355 12-Φ26 JGD4-2 390
    ISG250-315A 1110 640 1350 350×400 265 300×340 4-Φ22 405 355 12-Φ26 JGD4-2 390
    ISG250-315B 1110 640 1350 350×400 265 280×330 4-Φ22 405 355 12-Φ26 JGD4-2 390
    ISG250-400 1200 900 1740 400×500 265 330×430 4-Φ22 405 355 12-Φ26 JGD4-2 390
    ISG350-315 1300 680 1400 500×450 360 430×380 4-Φ22 520 470 16-Φ26 JGD4-2 568

    　　備注：以上安裝選型表只是ISGB防爆管道泵的大部分尺寸數據，如在上表中沒有找到符合貴單位要求的型號參數可以向我們咨詢，我們有專業的工程師為您提供常規產品中沒有的參數選型，更加精準的選出適合貴單位適用的ISGB防爆管道離心泵型號產品。

    　　在選型過程中請盡量提供以下幾項數據：1、口徑，2、流量，3、揚程或者水頭，4、過流材質，5、流體介質，6、介質粘稠度，7、介質是否含有顆粒，8、電機功率(KW)，9、轉速(r/min)，10、電壓〔V〕，11、使用環境：室內或室外，高原或平原，所處位置是否要求防爆等等，如果你對以上關于ISGB防爆管道泵的選型，不同流體介質適用泵體，葉輪和機械密封等過流部件的材質及不同配置的2019年價格有任何問題，請您致電我公司24小時熱線400-6656-887，我們將竭誠為您提供優質的服務。

    　　相關產品推薦：IRG立式熱水管道離心泵 ISW臥式管道離心泵 IHGB不銹鋼防爆管道泵

    本文參考資料來源： 中國泵閥網 泵閥商務網 中國知網

    ? 點贊 (205) 已幫助人
    您的鼓勵是對我們最大的動力
    免責聲明：部分文章信息來源于網絡(luò )以及網友投稿，本網站只負責對文章進行整理、排版、編輯，是出于傳遞 更多信息之目的，并不意味著贊同其觀點或證實其內容的真實性，如本站文章和轉稿涉及版權等問題，請作者在及時聯系本站，我們會(huì )盡快處理。
    本文標題： 「防爆管道泵」ISGB防爆管道離心泵安裝尺寸圖紙本文地址：http://28379.cn/selection/356.html

    推薦產品

    ISG立式管道離心泵
    ISG立式管道離心泵

    上海沈泉泵閥制造有限公司為您提供：ISG立式管道離心泵的性能參數表，安裝尺

    ISW臥式管道離心泵
    ISW臥式管道離心泵

    上海沈泉泵閥制造有限公司為您提供：ISW臥式管道離心泵的性能參數表，安裝尺

    SPG立式屏蔽管道離心泵
    SPG立式屏蔽管道離心泵

    上海沈泉泵閥制造有限公司為您提供：SPG屏蔽管道離心泵的性能參數表，安裝尺

    CQB-L磁力立式管道離心泵
    CQB-L磁力立式管道離心泵

    上海沈泉泵閥制造有限公司為您提供：CQB-L磁力管道離心泵的性能參數表，安裝

    上海沈泉泵閥制造有限公司管道離心泵,防爆管道離心泵，不銹鋼管道離心泵型號及價格在這一站購買齊全 ???地址：上海市嘉定區綠色經濟工業園 ??備案號：? 滬ICP備10008193號-4

    祥仔AV合集一区二区三区_国产伦子系列沙发午睡_人人爽人人爽人人片A_精品国产一区二区三
    <xmp id="64q8i"><small id="64q8i"></small>
    • <li id="64q8i"><menu id="64q8i"></menu></li>
  • <li id="64q8i"><tt id="64q8i"></tt></li>
    • <td id="64q8i"><tt id="64q8i"></tt></td><button id="64q8i"></button>
    • <td id="64q8i"><tt id="64q8i"></tt></td>
  • <button id="64q8i"></button>
  • <li id="64q8i"><menu id="64q8i"></menu></li>
  • <button id="64q8i"></button>
  • <button id="64q8i"><xmp id="64q8i"><td id="64q8i"><tt id="64q8i"></tt></td><li id="64q8i"><tt id="64q8i"></tt></li>
